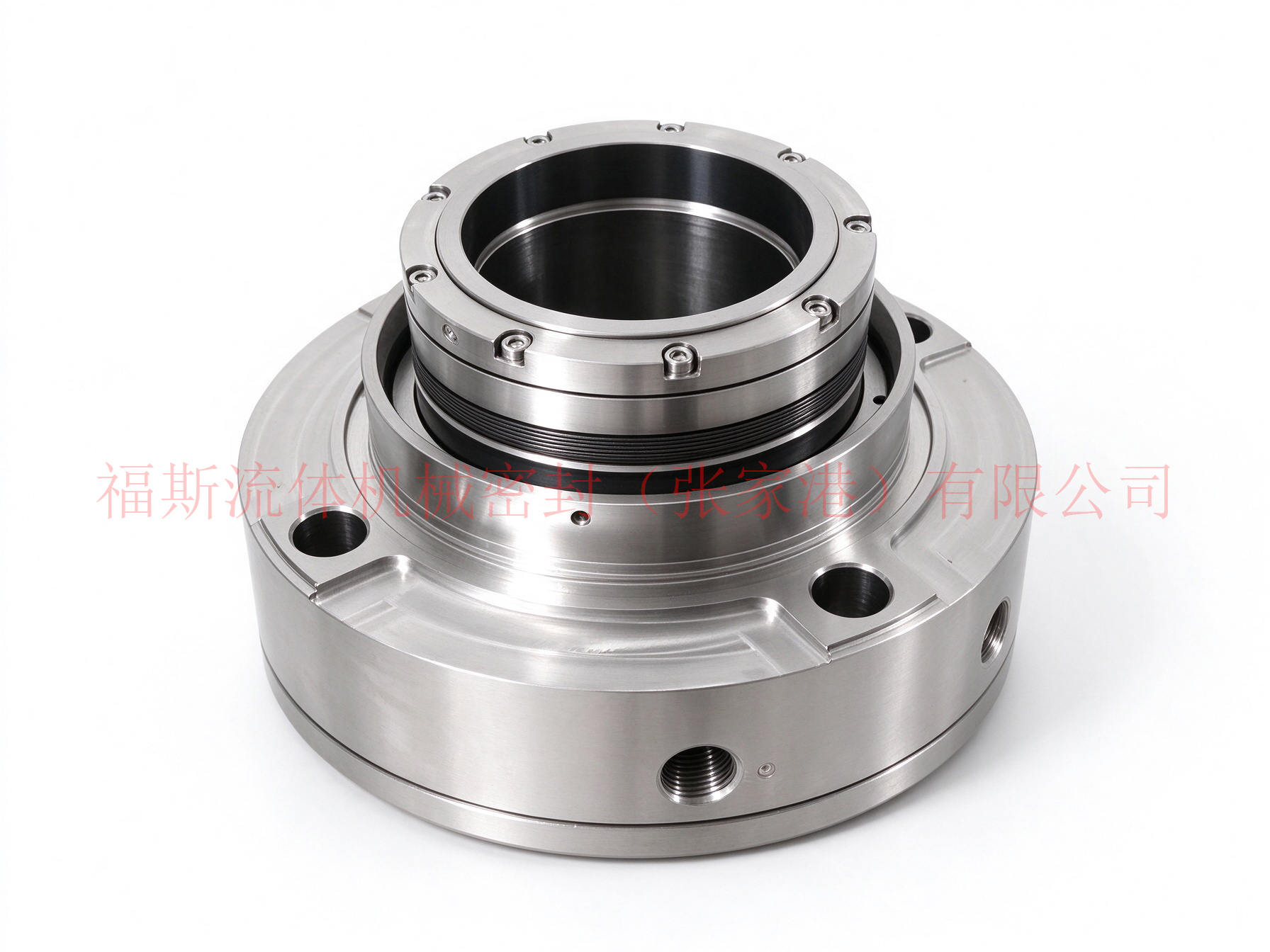

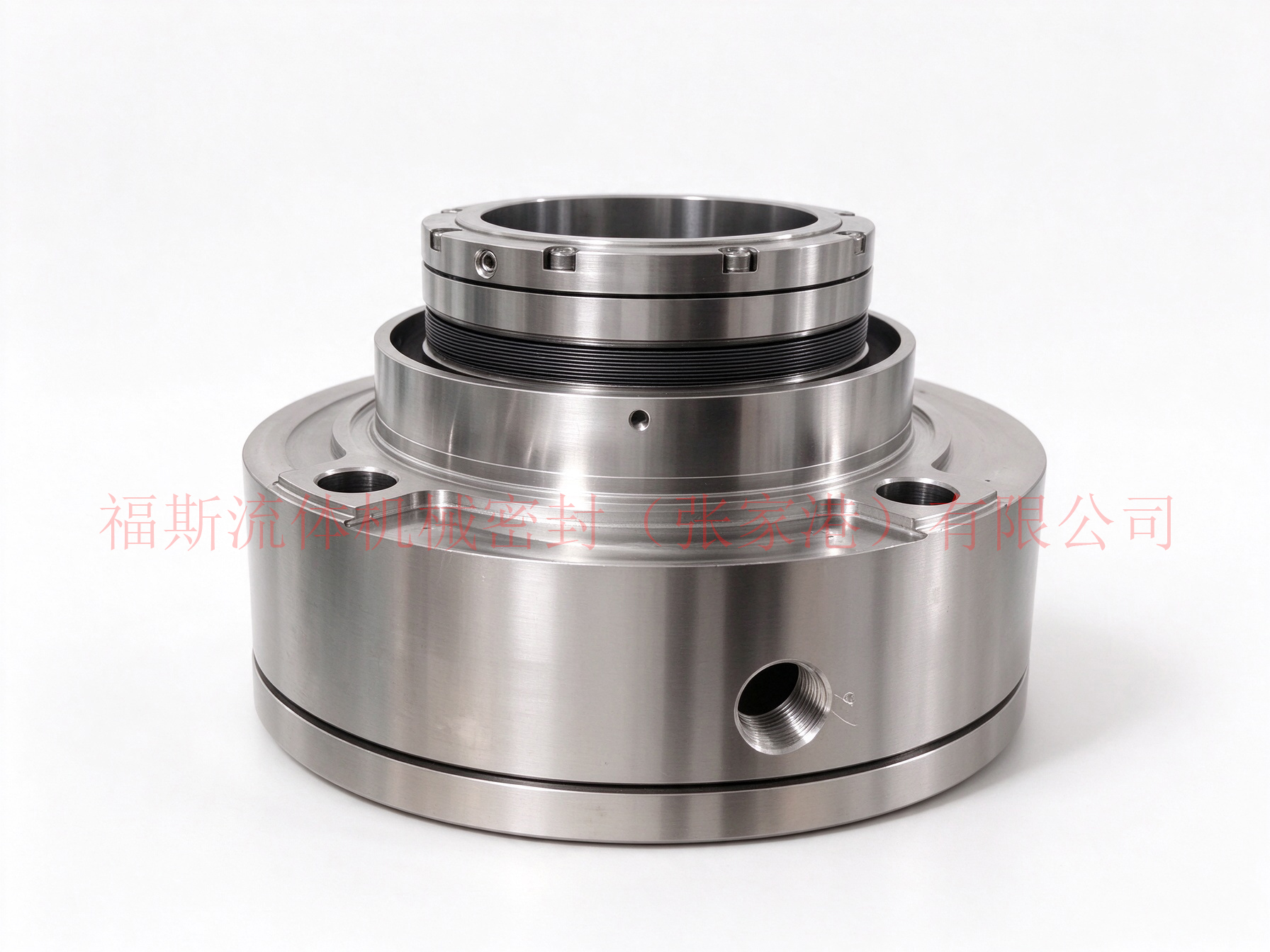

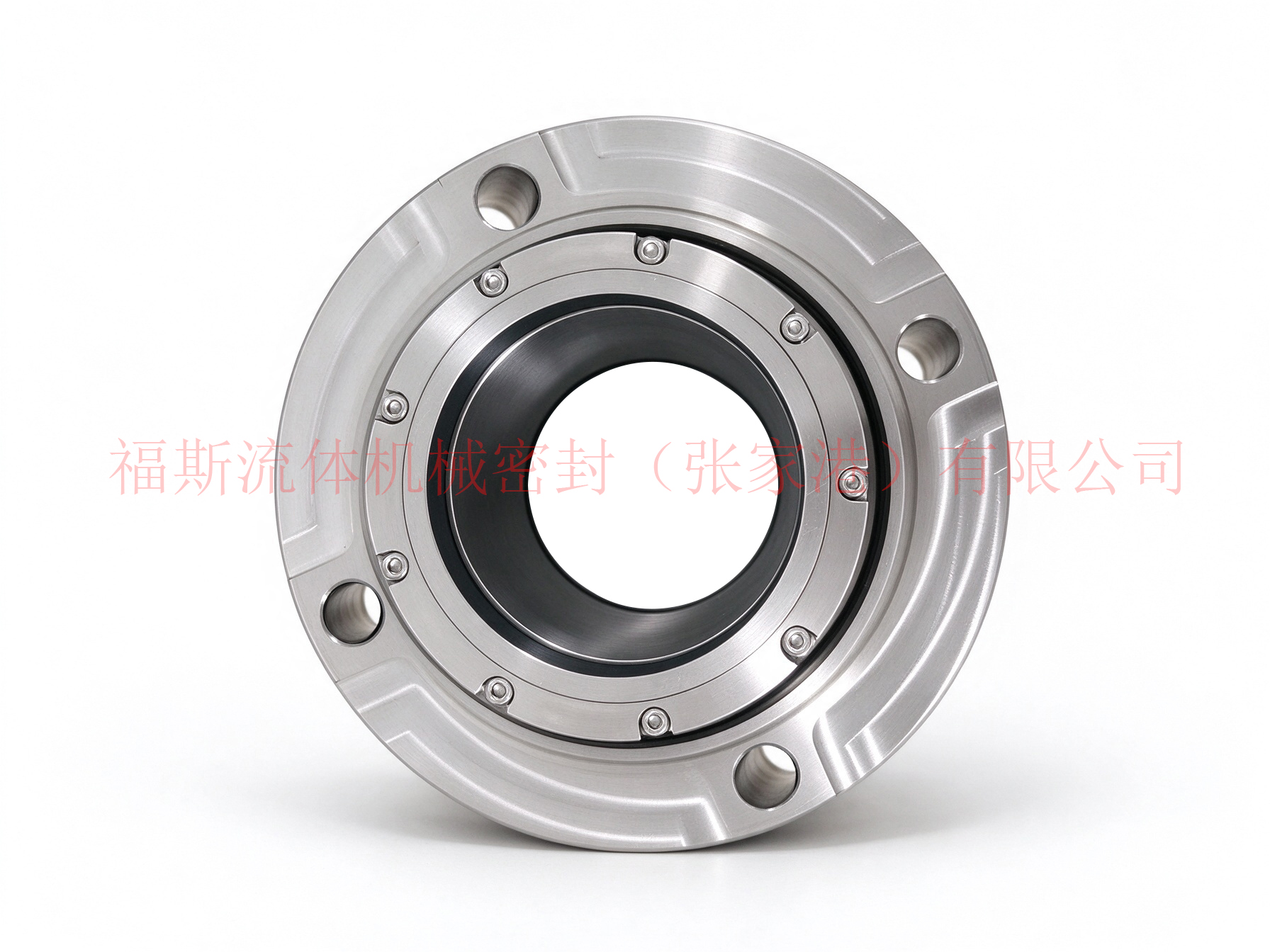

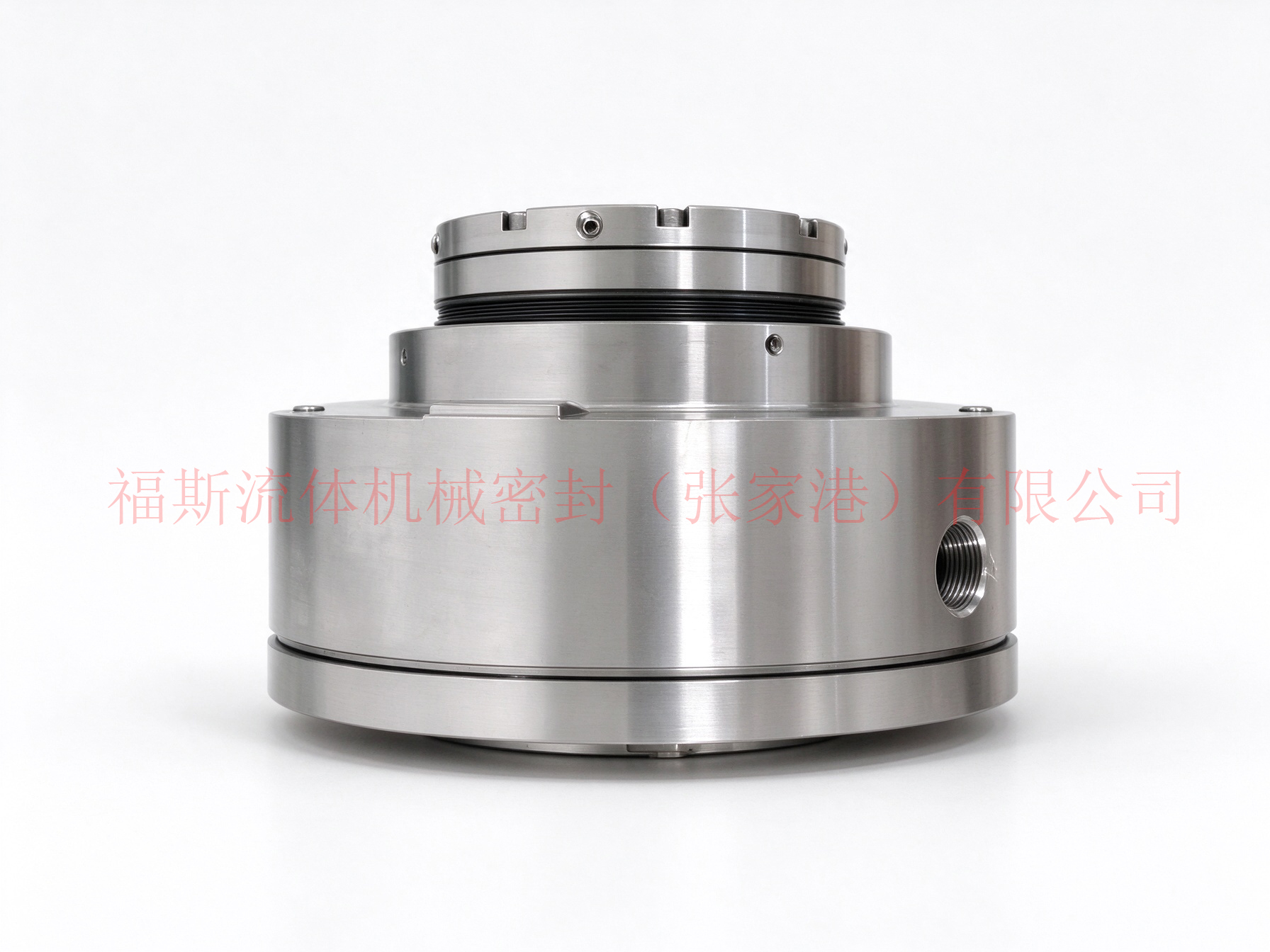

GBBXH机械密封

双端面金属波纹管机械密封（API 682 C型）

产品简介

BXHHB为反压平衡型旋转焊接金属波纹管集装式机械密封，完全遵循API 682 C型规范、布置3（双端面背靠背）结构，专为石化行业高温油泵密封工况开发，是高温热油、重质油、易结焦介质的优选密封方案。密封采用Alloy 718（Inconel718）合金焊接波纹管，摒弃橡胶O型圈，彻底规避高温下橡胶老化失效问题，适配高温、含颗粒、易结焦烃类介质，广泛应用于常减压、催化、加氢等装置高温离心泵。

核心特点

✅焊接波纹管 波纹管本体为弹性补偿元件，无辅助O形圈，高温工况下弹性稳定、抗蠕变、抗硫化腐蚀，低应力波纹结构提升疲劳寿命，长期高温循环不易失弹。
✅ 旋转环热装结构设计 摩擦副环采用热装工艺，有效抑制高温受热变形，保证密封端面平面度，在宽工况区间维持端面稳定，泄漏量低、端面磨损小，延长密封使用寿命。
✅ 旋转波纹管自清洗结构 波纹管随轴同步旋转，离心作用可阻挡介质颗粒、焦粉进入波纹片缝隙，实现自清洁，避免波纹管卡滞失效，适配含微量固体颗粒、易结焦油品。
✅ 反压平衡型双端面结构 双密封背靠背配置，隔离缓冲流体形成屏障密封，介质不直接外泄，满足环保与安全管控要求；可承受负压工况，适合泵腔抽空、气相波动的油泵工况。
✅ 集装式整体结构 出厂预装完成，安装便捷，降低现场装配误差；法兰一体化结构，自带冲洗、冷却、泄放接口，方便接入API标准辅助管路系统。

技术参数

· 密封型式：平衡型、旋转金属波纹管、双端面（布置3），API 682 C型
· 适用温度：-40℃ ~ 400℃（-40℉ ~ 750℉）
· 承压范围：最高30.7bar，负压可达-1035kPa
· 线速度：≤23m/s（4500fpm）
· 标准轴径：35mm ~ 127mm（1.375" ~ 5.000"），可定制非标尺寸
· 适用介质：高温导热油、渣油、蜡油、原油、各类烃类热油、易结焦含微量颗粒介质
