机械密封辅助系统

 提示:点击图片可以放大
机械密封配套辅助系统的目的:
在流体机械设备中(如泵、压缩机、搅拌釜、离心机等),工作条件最苛刻的部件要算机械密封,在高温高压易腐蚀情况下,静密封已经很困难,在高速旋转中,在几毫米的密封面上实现动密封就更加困难。

辅助系统可以改善密封工作环境
一,冲洗散热。控制机械密封摩擦热环面产生的热量。这可以通过用液体冲洗密封腔以带走热量并控制温度上升而实现。
        端面摩擦热过高有下列危害:
(1)液膜容易汽化磨损加剧密封失效;
(2)端面热变形加大泄漏和磨损;
(3)加剧腐蚀;
(4)辅助密封圈老化变质从而失效;
(5)石墨浸渍物碳化或熔化而产生泄漏
二,可像推力轴承那样承受轴向力
三,改变密封腔的压力。特殊工况,需要增加或降低密封腔压力以提高性能。这可以通过抑制蒸发或减少密封件的热负荷实现。
四,清洁工艺液体。如工艺液体包含不适当的固体颗粒或污染物,则需要清洁密封腔内的液体。在极端的情况下,可能还需要从密封系统外部提供清洁的液体。
五,控制大气侧。特殊工艺液体与大气接触,因此它们可能会变干、结晶或结焦。防止与大气相互作用,以免对密封性能产生不利影响,这一点非常重要。(在易汽化介质中)保持密封腔压力高于饱和蒸汽压,使之不汽化。



特殊工况无辅助系统,只能改善机械密封设备结构材质,成本高,且效果不明显。通过辅助系统改善机械密封工作环境,提高机械密封使用性能,机械密封可选择范围增加,降低机械密封材质标准,从而降低成本。

常用机械密封冲洗方案有


单端面机械密封冲洗方案:

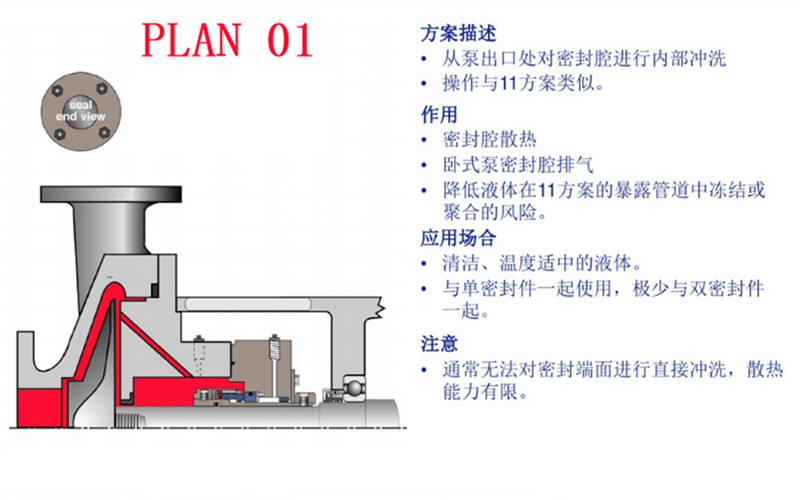

plan01冲洗方案

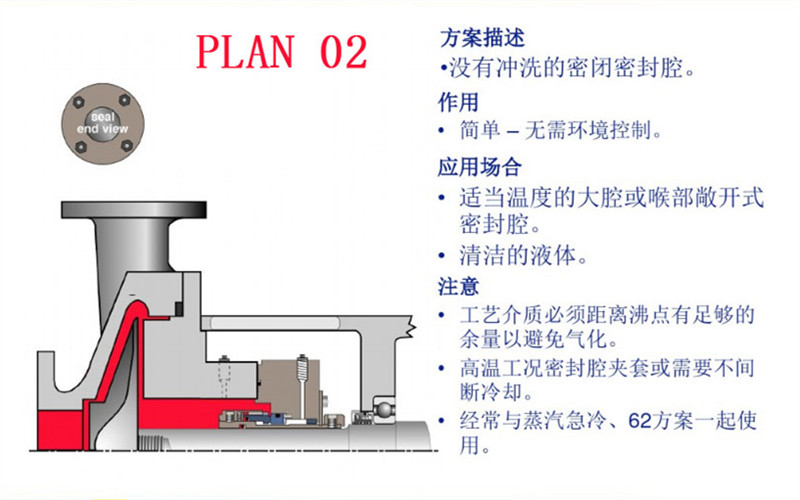

plan02冲洗方案

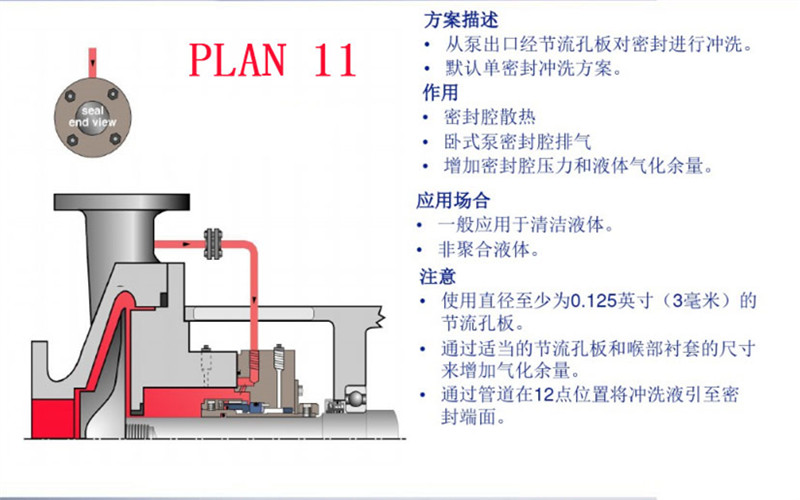

plan11冲洗方案

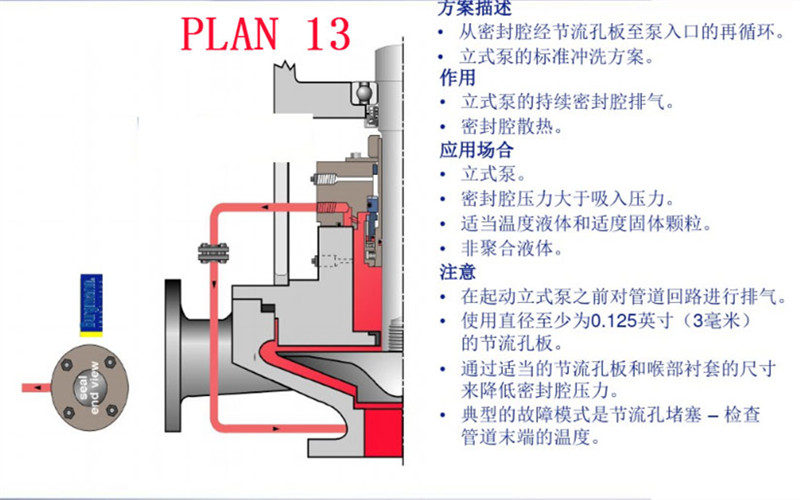

plan13冲洗方案

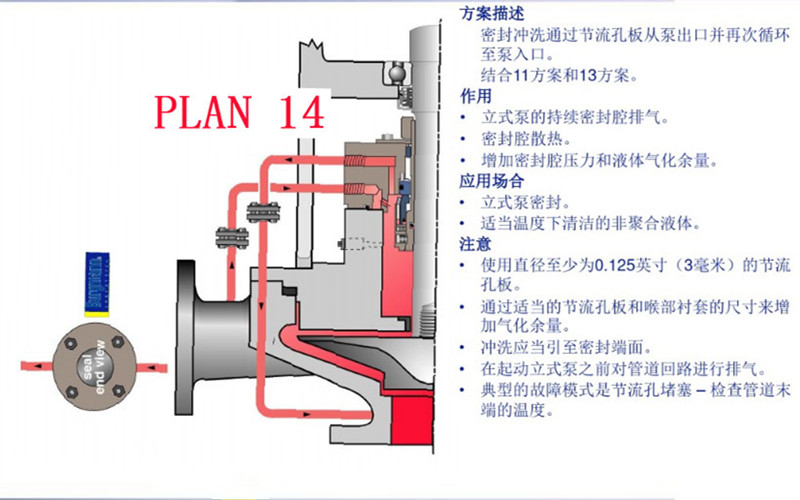

plan14冲洗方案

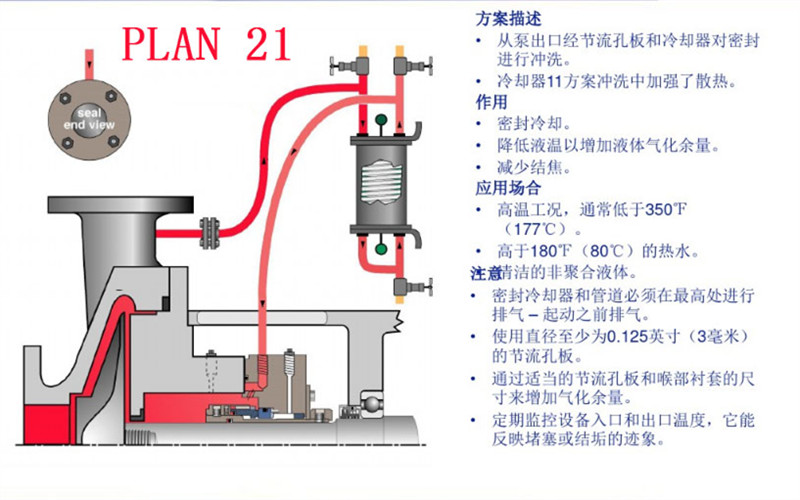

plan21冲洗方案

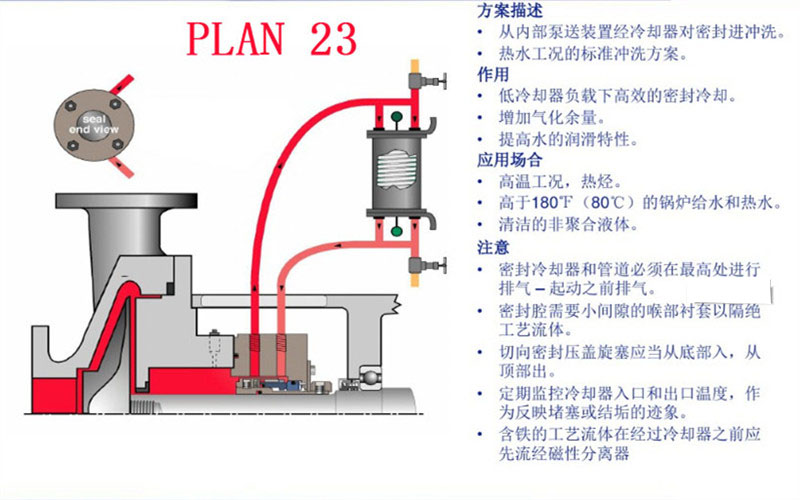

plan23冲洗方案

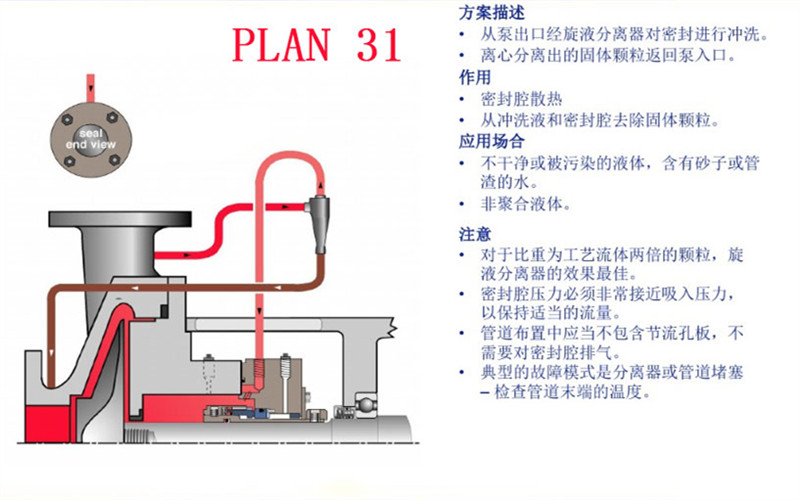

plan31冲洗方案

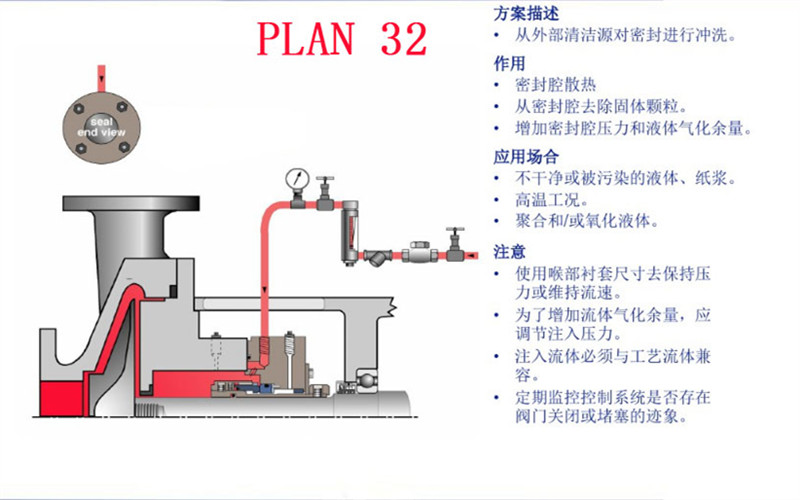

plan32冲洗方案

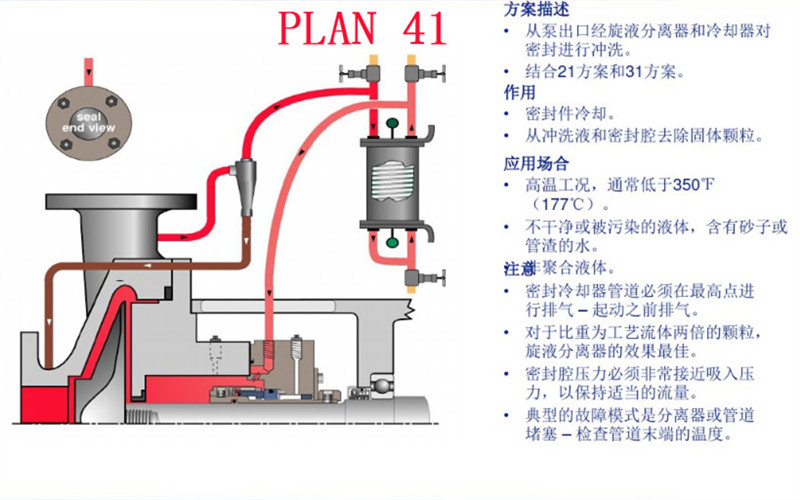

plan41冲洗方案


双端面机械密封冲洗方案:

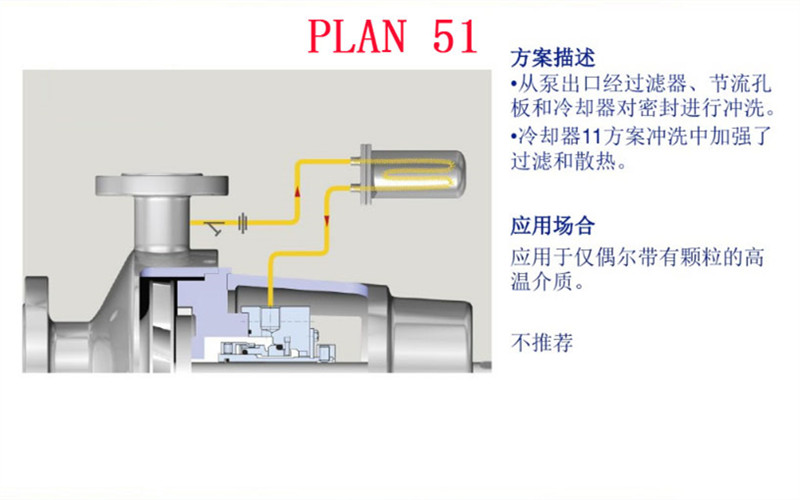

plan51冲洗方案

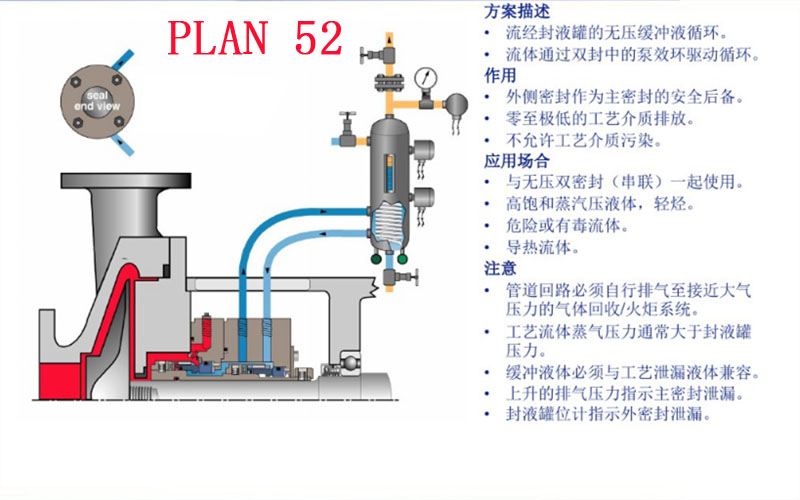

plan52冲洗方案

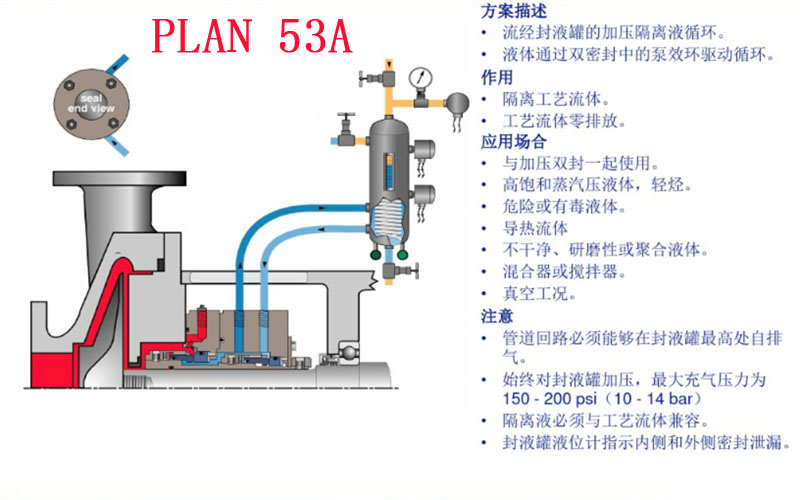

plan53A冲洗方案

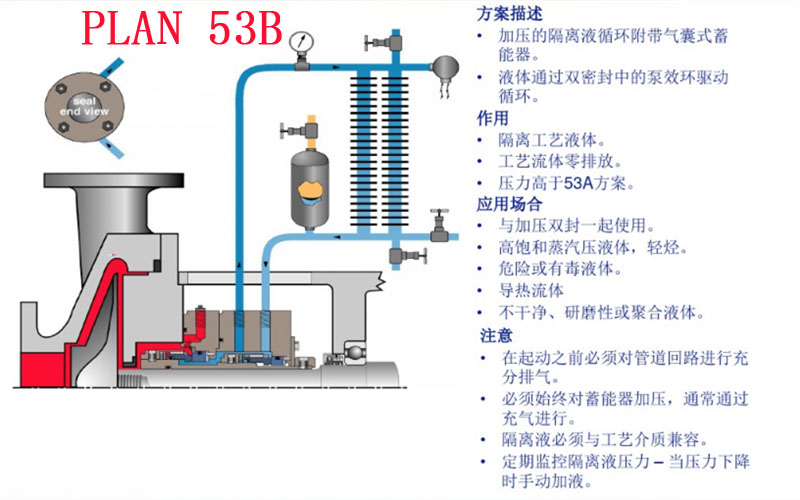

plan53B冲洗方案

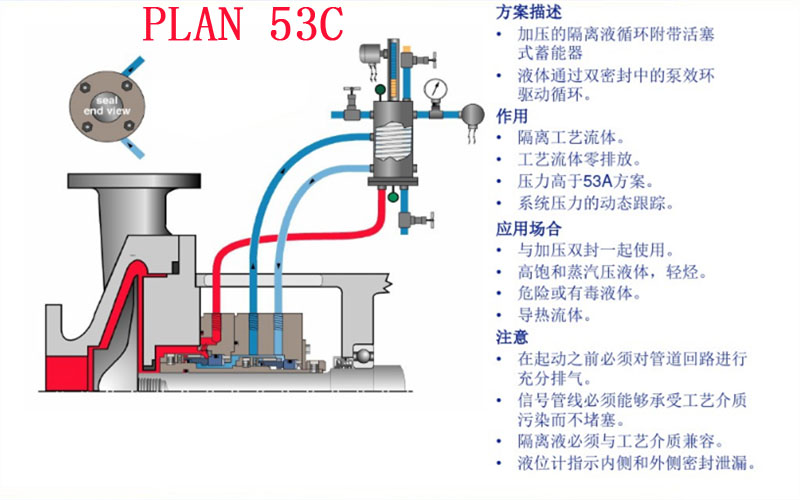

plan53C冲洗方案

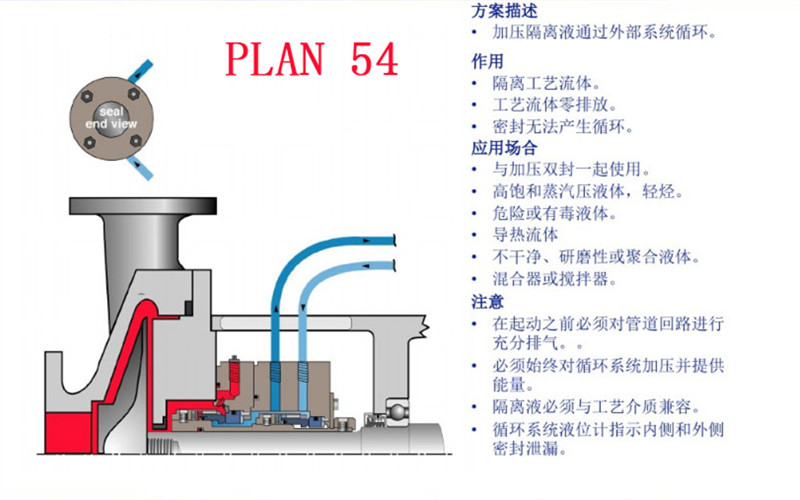

plan54冲洗方案

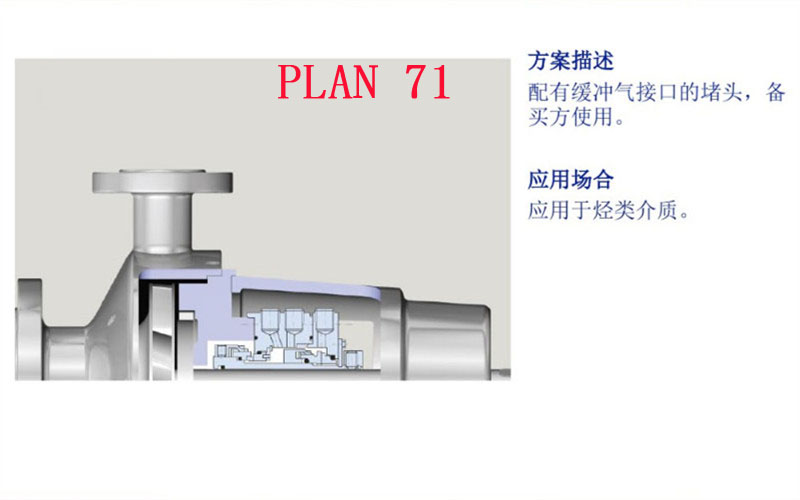

plan71方案

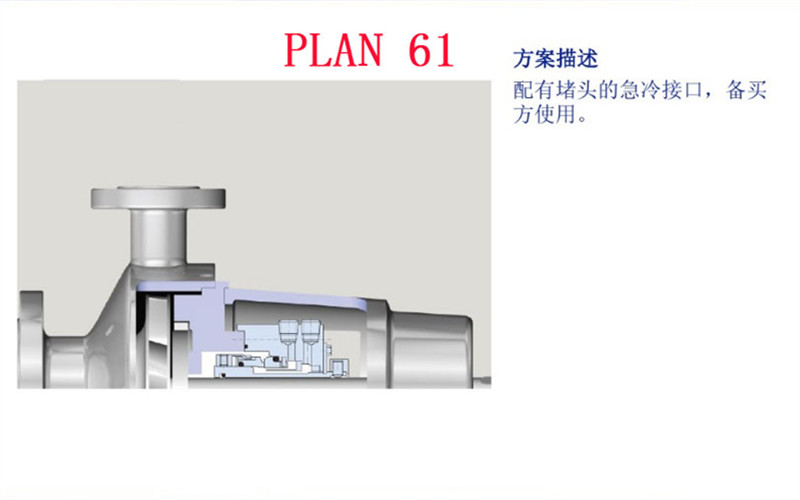

plan61方案

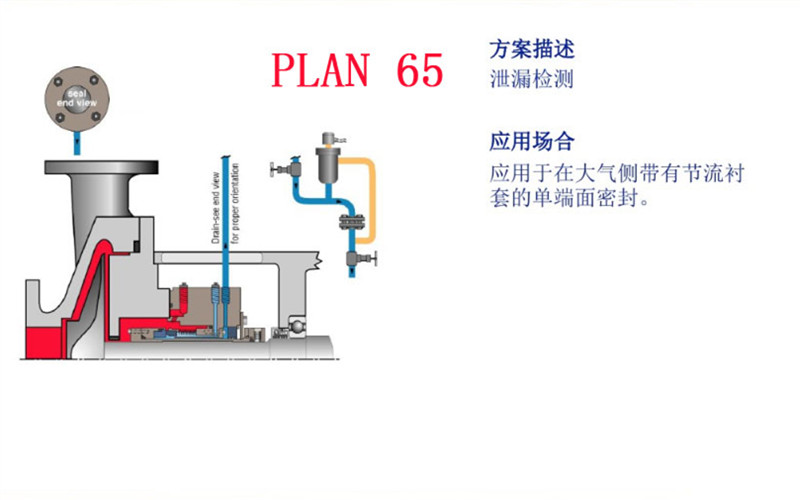

plan65方案

急冷冲洗方案:

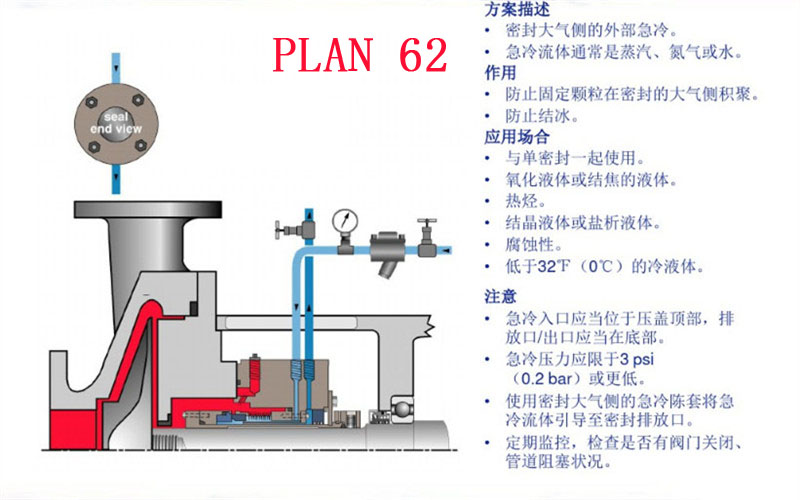

plan62冲洗方案

干气密封常用冲洗方案:

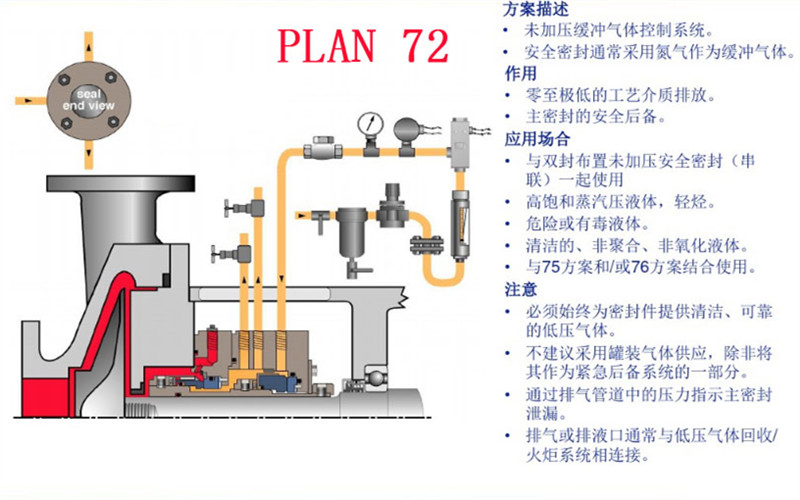

plan72机械密封

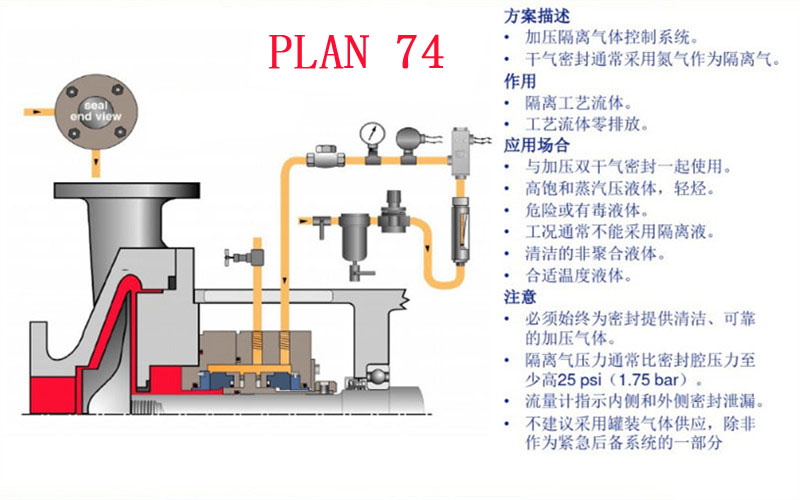

plan74机械密封

plan75机械密封

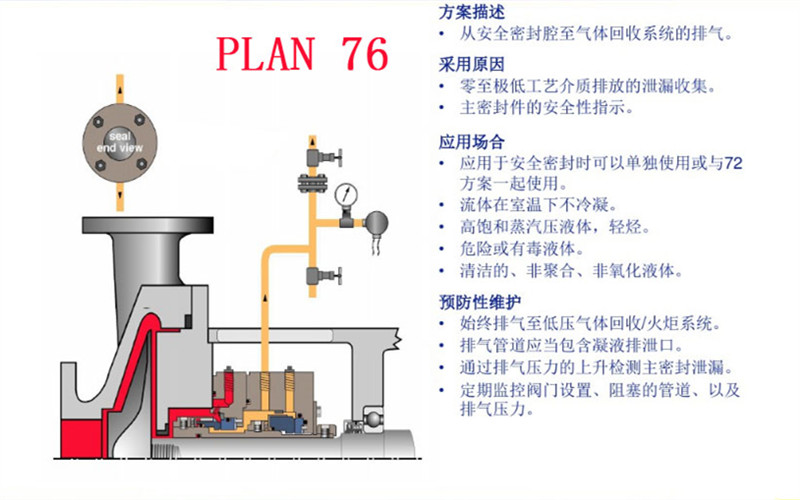

plan76机械密封
