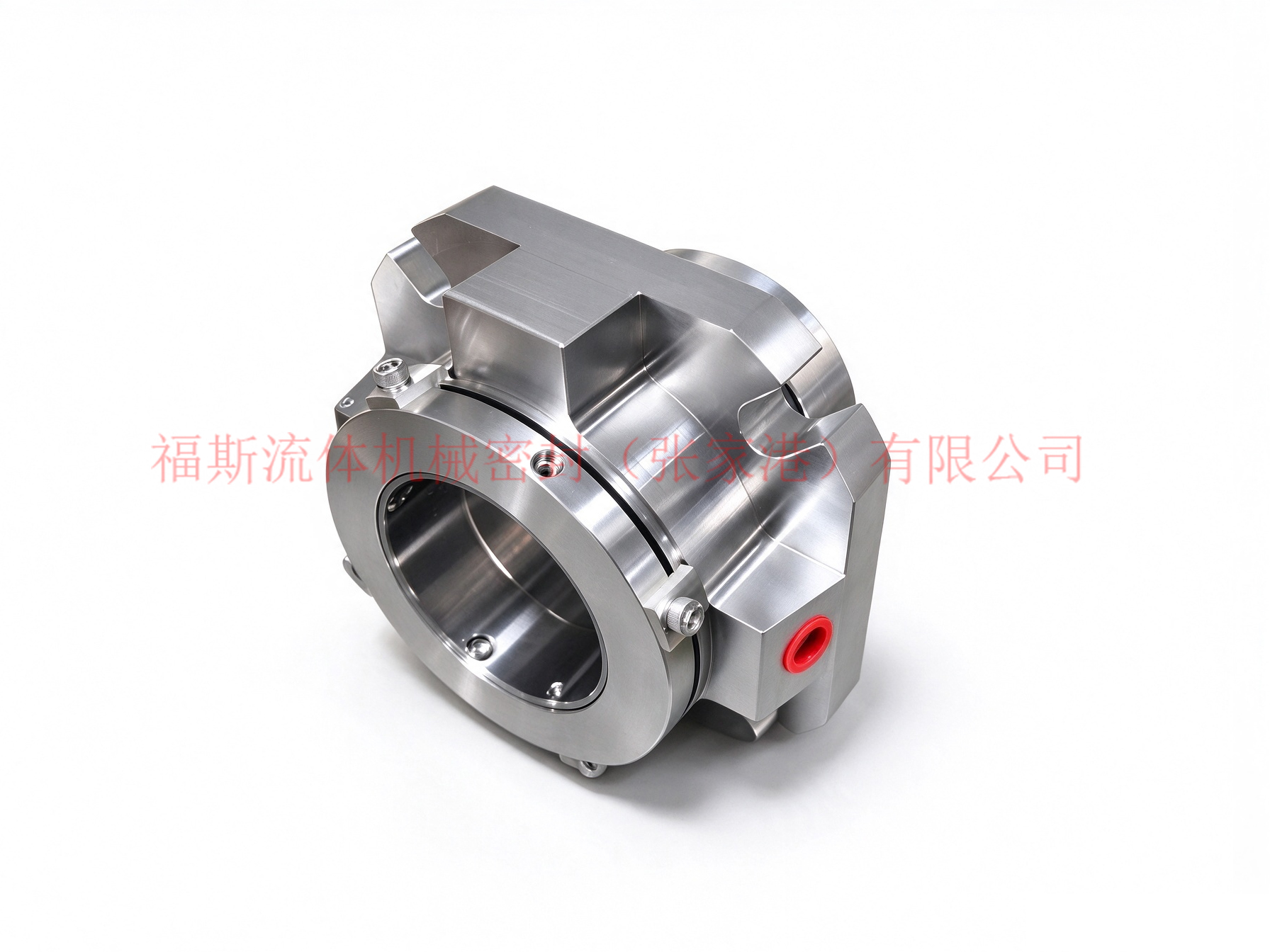

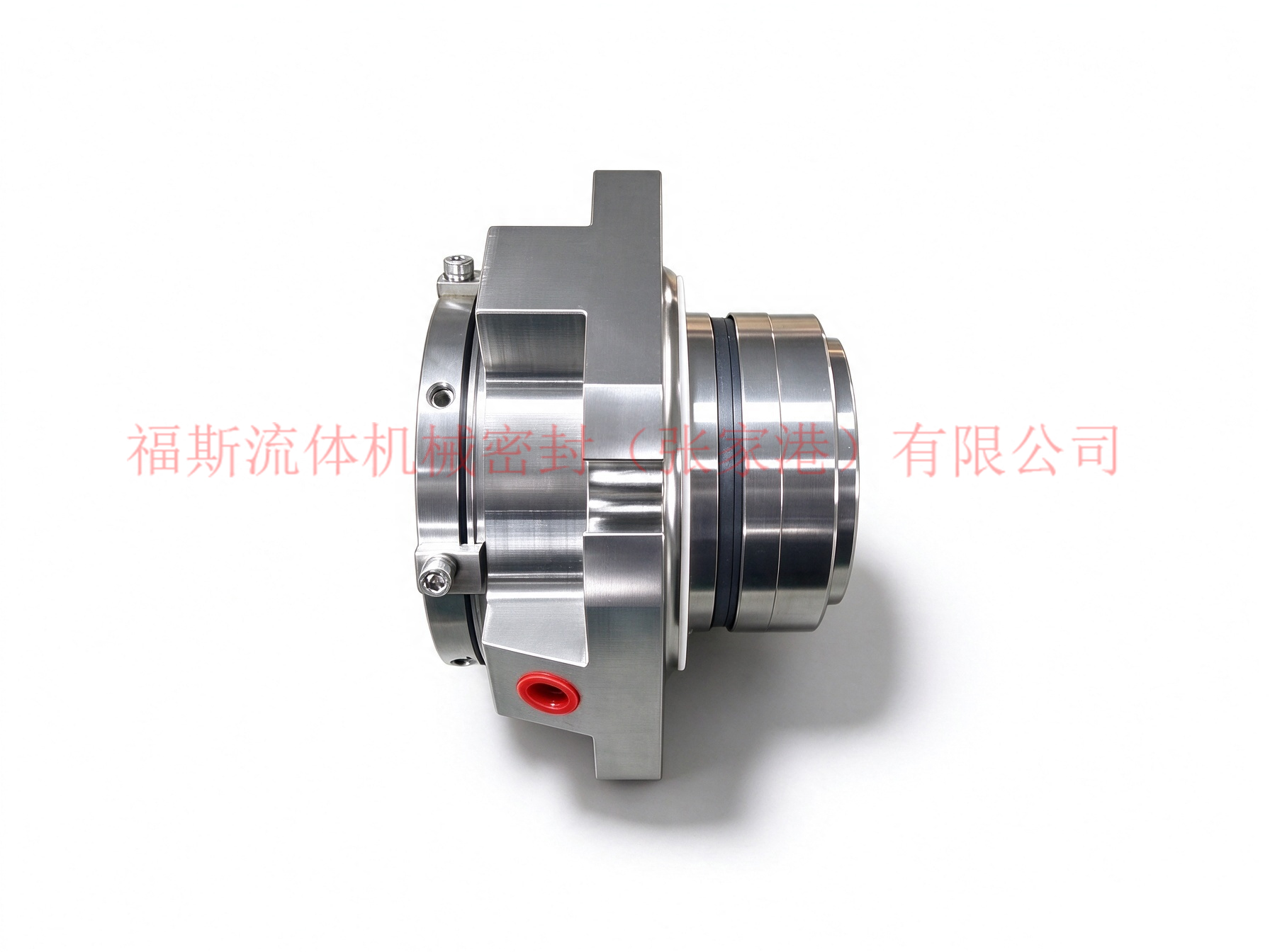

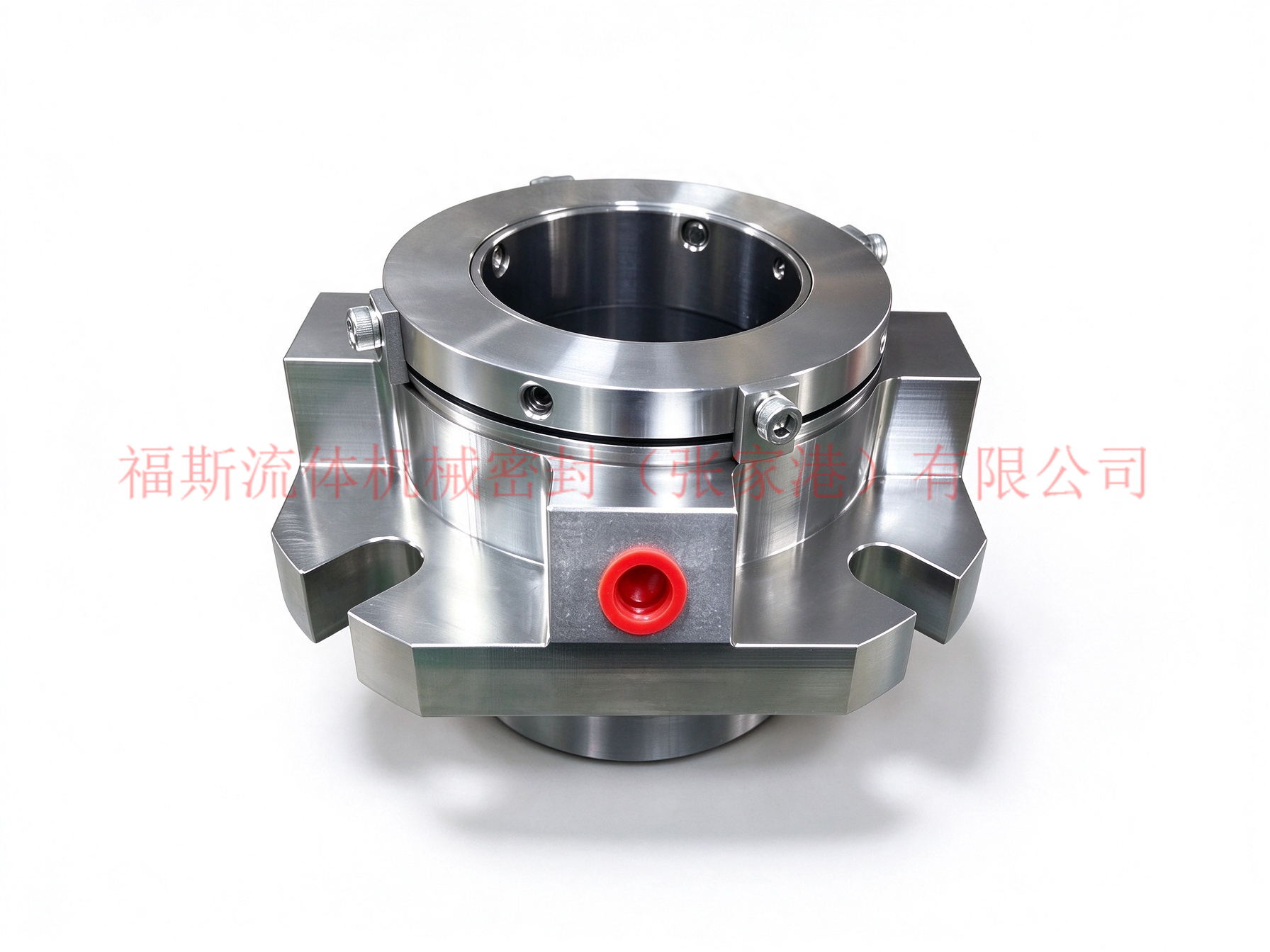

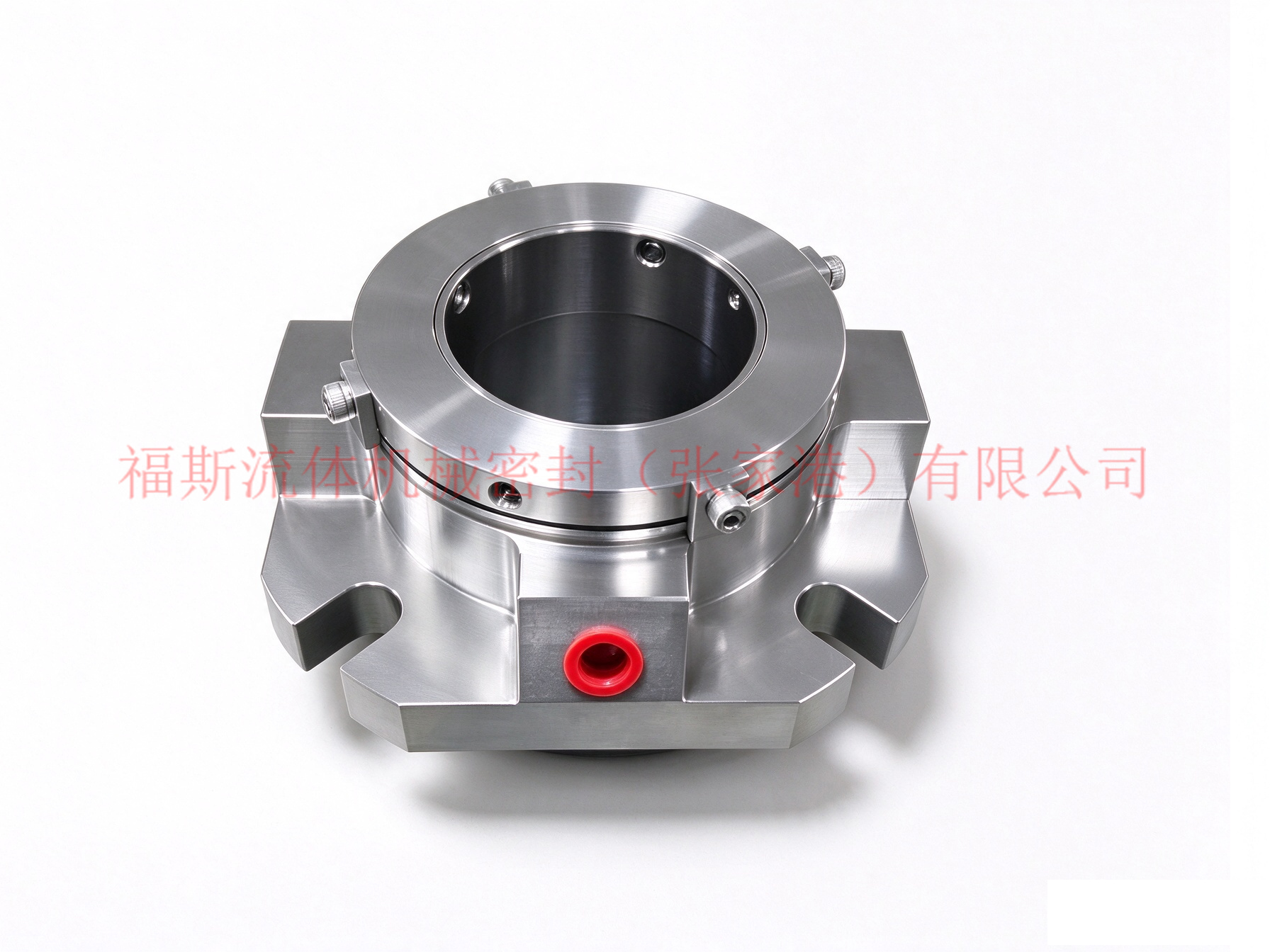

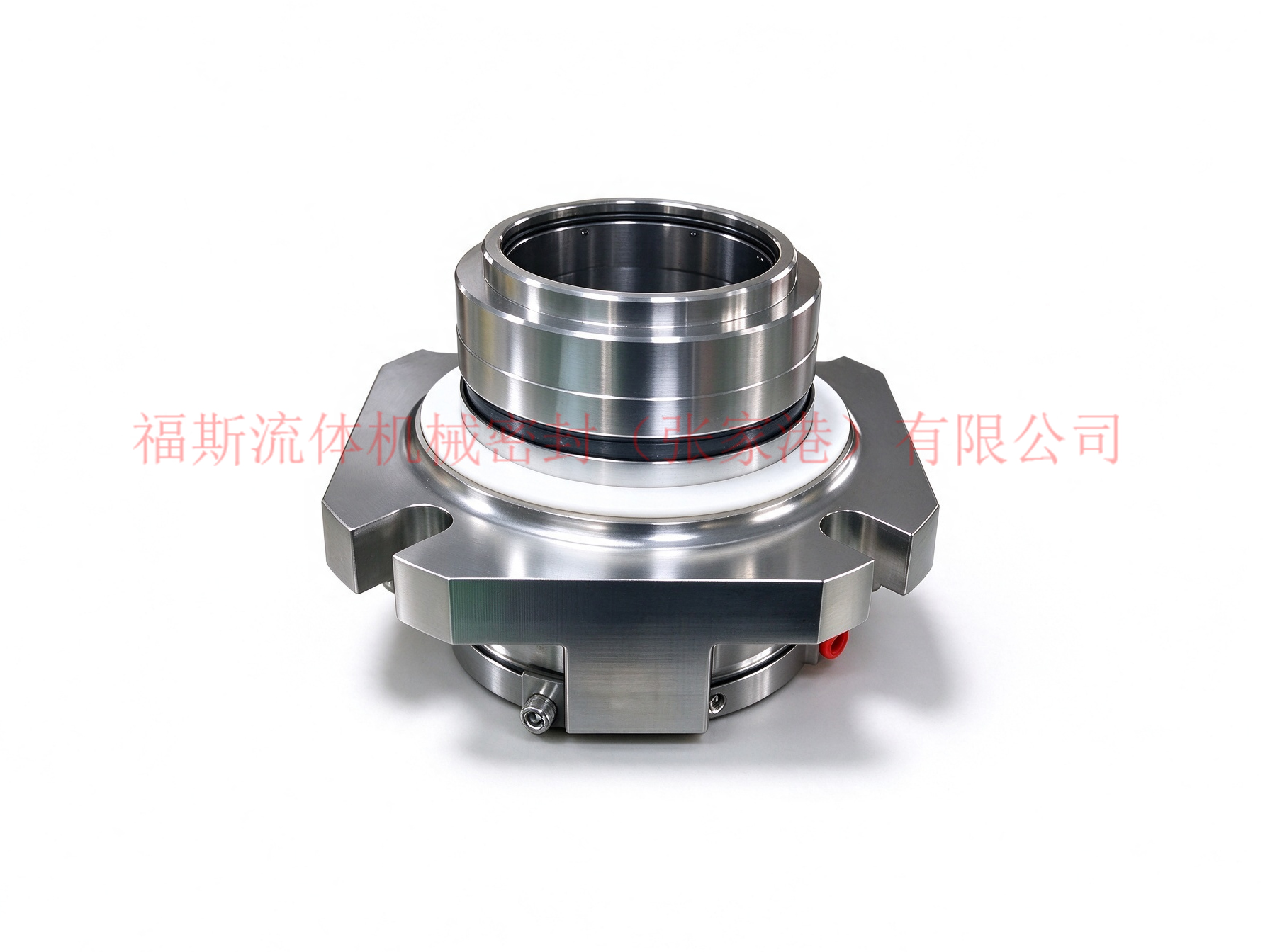

GB QBB/QBW 机械密封

针对负压操作设计的双端面推环式机械密封，符合 API 682 A 型标准，适用于脱硫吸收塔、浆液循环泵及负压工况泵组，具备高压差、宽温域、耐颗粒、防结晶特点

产品简介

GB QBB/QBW 系列为集装式双端面机械密封，主要针对负压运行工况开发，可承受最高 25bar 的压差，最高温度达 204℃，最高线速度可达 23m/s。
密封结构符合 API 682 A 型要求，布置形式为 3，可提供更高的安全性和介质隔离能力，适用于石灰石-石膏浆液、含颗粒污水、弱腐蚀流体及易结晶介质。

结构特点

项目	说明
结构形式	双端面集装式机械密封，推环结构
设计标准	API 682 A 型，布置 3
工况定位	负压操作专用，可承受高压差
密封面配置	双端面密封，提高介质隔离可靠性
隔离液系统	适用于隔离液/缓冲液系统，实现端面润滑与冷却
安装方式	集装式预装，减少现场装配误差
适用泵型	脱硫吸收塔泵、浆液循环泵、侧搅拌、负压工况离心泵

性能参数

项目	参数范围
压力	最高 15bar（220psi）
温度	最高 204℃（400°F）
速度	最高 4500rpm，对应线速度最高 23m/s
标准尺寸	1.750" 至 4.250"（约 45mm 至 108mm）
结构形式	双端面推环式，集装设计
辅助系统	支持隔离液、缓冲液、冲洗、冷却方案

产品优势

✅ 负压工况专用：针对负压操作设计，解决普通密封在低入口压力下易失效、易进气、易泄漏问题
✅ 双端面高隔离：两道密封面形成可靠屏障，减少工艺介质向外部泄漏风险
✅ 符合 API 682 A 型标准：结构规范，适用于对可靠性和安全性要求较高的石化、电力、脱硫系统
✅ 高压差承受能力强：可承受最高 25bar 压差，适用于较高压力密封腔工况
✅ 宽温域运行：最高温度可达 204℃，满足高温循环水、热浆液及高温工艺介质要求
✅ 集装式安装：出厂预装，现场安装更快捷，降低人为装配误差
✅ 耐颗粒、防结晶：配合冲洗、隔离液方案，减少浆液颗粒进入密封端面，降低结晶卡滞风险
✅ 多配置可选：可根据工况选择不同密封面材质、金属部件及辅助管路方案
